konfigurasi dasar mikrotik

Disini saya akan menjelaskan bagaimana mengkonfigurasi sebuah mikrotik RB750 berdasarkan gambar yang dibawah ini:





Pada gambar kita akan mengkonfigurasi router, dimana kita mempunyai internet gateway 192.168.4.254 dan membuat Local Area Network (LAN) 192.168.110.0/24 dengan subnet yang berbeda.

Hal yang perlu dipersiapkan adalah download Winbox di http://www.mikrotik.co.id/download.phpWinbox ini bergunsi untuk remote GUI ke Router Mikrotik.

Langkah pertama konfigurasi di Router RB750 adalah:
1.  Buka Winbox





2. Di dekat button Connect ada button ... (titik 3 kali) - klik button tersebut supaya kita meremote Mac Address dari mikrotik kita.


3. Pada list yang tersedia pilih Mac Address kemudian pilih button Connect. Proses selanjutnya Conncetion Longgin ke Mac Address mikrotik.


4. Selanjutnya adalah melihat interface mikrotik. Di bagian kanan atas klik Interfaces. Di window Interface List kita melihat ada simbol R yang berarti Port router Ready atau Port yang aktif. Biar tidak membinggungkan dan hasil kerja nantinya supaya rapi kita biasakan buat commnet di setiap Port yang aktif.
Pilih button warna kuning atau lingkaran warna merah seperti pada gambar. Buatlah comment di Ether1: Internet dan Ether3: LAN. Kemudian pilih button OK.


5. Kemudian Setting IP Address di Ether1 dan Ether3. Sebelah kanan pilih IP - Address

    Di window Address List kita isikan ip di Ether1 dan Ether3. Caranya klik button + warna merah.
    di interface Ether1 ip: 192.168.4.110/24, Network: 192.168.4.0, Broadcast: 192.168.4.255. Kemudian OK
Kemudian isikan ip di Ether3. Caranya klik button + warna merah.
    di interface Ether3 ip: 192.168.110.254/24, Network: 192.168.110.254, Broadcast: 192.168.110.255. Kemudian OK.

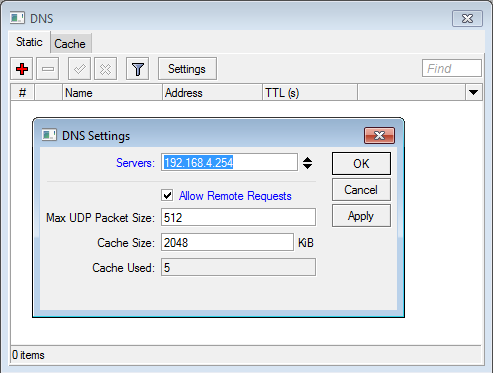

6. Langkah selanjutnya adalah setting DNS. Di bagian kanan pilih IP - DNS.

    Kemudian di Window DNS pilih button Settings. Di textbox server: 192.168.4.254. Centang Allow remote access. Kemudian pilih OK.

7. Setelah itu kita setting Routingannya. Sebelah kanan pilihh IP - Routes.

Di window Route List pilih button + (warna merah). Kemudian masukkan gateway 192.168.4.254. Kemudian pilih OK.

8. NAT adalah suatu metode untuk menghubungkan lebih dari satu komputer ke jaringan internet dengan menggunakan satu alamat IP. Setting NAT di sebelah kanan IP - Firewall.

   Di tab General pilih Out.Interface: ether1, di Tab Action: Masquerade. Pilih OK

9. Setelah ikut kita cek apakah konfigurasi kita benar. Caranya sebelah kanan pilih New Terminal. Ping ke gateway internet: ping 192.168.4.254, kemudian ping google.com. Jika ada replay berarti langkah-langkahnya sudah benar, jika ada kesalahan silahkan cek lagi langkah-langkahnya dari awal ya  :D.

10. Setelah itu kita konfigurasi untuk komputer Client LAN kita. Setting ip addressnya seperti gambar di bawah ini.

11. Lakukan pengecekan apakah komputer client LAN terkoneksi. lakukan ping 192.168.4.254 dan ping google.com. Jika ada replay berarti koneksi dan langkah kita sudah benar. :D


Semoga bermanfaat. :D
Jika kurang mengerti silahkan di comment ya. ^_^
